Что такое VSD-технология? Когда применение компрессоров VSD имеет смысл?

В предыдущей статье мы разобрали, Методы регулирования давления в системах сжатого воздуха. Сегодня разберем подробнее метод частотного преобразования VSD.

Знаете ли вы, что 70 процентов всей потребляемой электроэнергии в промышленности приходится на двигатели машин и агрегатов? И что из этого количества 20% энергии используется воздушными компрессорами? А если взять во внимание, что потребность в сжатом воздухе на каждом предприятии различная и зависит от многих факторов, то очевидно, что во многих случаях электроэнергия используется нерационально, соответственно, компания несет убытки.

Существует способ, при котором можно значительно повысить производительность компрессоров, а значит – сэкономить на расходе электроэнергии и применении сжатого воздуха. Это – использование воздушных компрессоров с регулируемой скоростью (технология VSD - Variable Speed Drive).

1Что представляют собой воздушные компрессоры с частотной технологией?

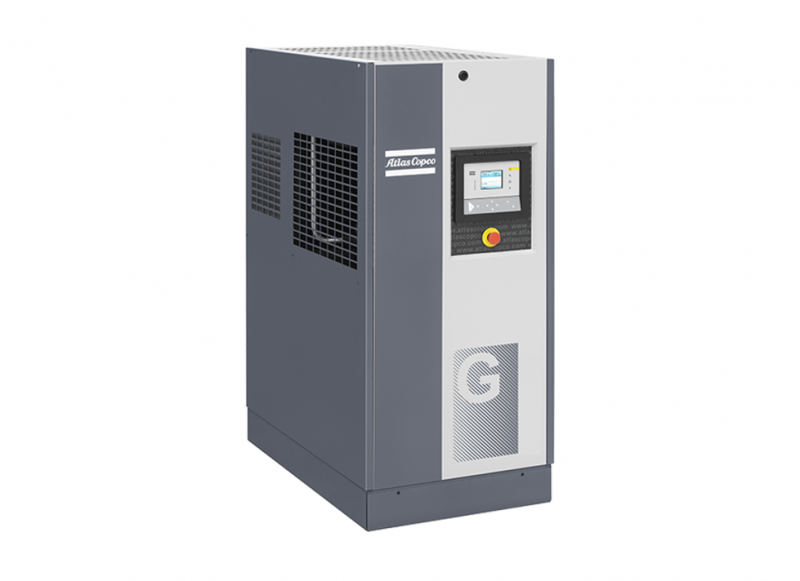

Частотно-регулируемый привод (VSD-технология) был разработан компанией «Атлас Копко». Устройство автоматически контролирует рабочую скорость воздушного компрессора, что позволяет координировать и регулировать потребность в рабочей среде на различных производствах. Например, потребность в сжатом воздухе на СТО для накачивания шин возрастает с 7 утра и сохраняется вплоть до позднего вечера. Тогда как в медицинских учреждениях сжатый воздух используют по мере надобности – для операций, проведения лечебных процедур, работы оборудования по обеззараживанию инструментов и утилизации отходов. В этой сфере потребность в сжатом воздухе не имеет прямой зависимости от времени суток или смен медицинского персонала, зато напрямую зависит от количества пациентов.

Технологию охотно перенимают другие производители, так как она позволяет значительно улучшить энергосберегающие характеристики оборудования.

Цена по запросу

Запросить КП

Написать на почту

Скачать каталог

Предлагаем компрессоры Dalgakiran Серия INVERSYS с встроенным частотным преобразователем скорости, который поможет сэкономить до 50% энергии от стоимости жизненного цикла компрессора. Есть модели в наличии. Перейти в раздел >>>

Таким образом, применение компрессоров с частотным преобразователем имеет смысл, когда:

• Технологические процессы требуют жестких значений рабочего давления.
• Потребность в сжатом воздухе варьируется в зависимости от рабочих смен на предприятии.
• Потребность в сжатом воздухе варьируется в течение промежутка времени (в течение суток, недели или месяца).

2Преимущества компрессоров с частотным преобразивателем

По сравнению с компрессорами с фиксированной скоростью, агрегаты с частотником имеют следующие преимущества:

• Старт и остановку компрессоров с частотным преобразователем можно осуществлять при полном давлении в пневмосети. Эти процедуры не требуют разгрузки системы, что экономит время и трудозатраты персонала.
• Компрессоры с частотником до 35% снижает расход электроэнергии, так как он работает только по необходимости. Такой экономии хватает, чтобы окупились инвестиции в компрессор с частотным преобразователем.
• Использование частотной технологии позволяет экономить не только электроэнергию, но и расход масла (в маслосмазываемых компрессорах). Также, такие компрессоры снижают нагрузку на фильтры, ресивер, осушитель. Соответственно, срок эксплуатации данных устройств увеличивается.
• Оборудование не теряет «время» на холостой ход.
• Работа компрессоров с частотником обеспечивает стабильное рабочее давление в пневмосети, что значительно снижает утечки сжатого воздуха.
• Компрессор с частотным преобразователем может работать при более низком давлении нагнетания, чем стандартный компрессор, и при этом поддерживать необходимое минимальное рабочее давление воздушной системы.
• В компрессоре с частотником каждое понижение на 1 бар приводит к экономии энергии на 7%.
• Исключаются потери сжатого воздуха на продувку.
• Отсутствуют пиковые нагрузки на энергосеть при запуске компрессора.

33. Как работает компрессор с частотным преобразователем?

При запуске компрессора синхронно регулируется работа вращающихся винтовых элементов. Встроенный частотный привод подает необходимое напряжение в двигатель и регулирует его скорость, в соответствии с фактической потребностью в воздухе, вместо полной мощности, как в случае с традиционными компрессорами. Датчики встроенного контроллера Elektronikon постоянно измеряют рабочее давление и другие технические параметры, и выводят требуемую для пользователя информацию на цветной дисплей.

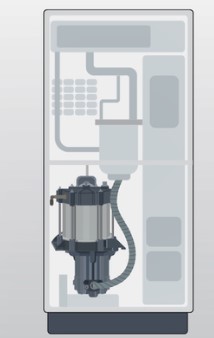

Компрессоры с частотным преобразователем оснащены асинхронным двигателем, который соединен с винтовыми элементами с помощью шестерен. Электродвигатель специально разработан для работы с частотно-регулируемым приводом, выдерживает заявленные диапазоны скоростей и соответствует требованиям к охлаждению. Современные модели частотных компрессоров оснащены внутренним двигателем с постоянными магнитами.

Таким образом, воздушный компрессор с частотно-регулируемым приводом может работать в диапазоне от минимальной до максимальной скорости в любой системе сжатого воздуха. Автоматическое регулирование скорости двигателя происходит в режиме реального времени непосредственно в процессе работы аппарата. Когда потребность увеличивается, двигатель ускоряется, когда снижается - двигатель замедляется. Такая возможность позволяет экономить электроэнергию, поскольку компрессор не должен полностью разряжается, когда он включен.

4Возможно ли одновременное использование традиционных компрессоров и компрессоров с частотным приводом?

А что делать предприятиям, у которых в одном технологическом процессе задействованы два и более компрессора? Можно ли одновременно использовать традиционный компрессор с фиксированной скоростью и компрессор с частотно-регулируемым приводом?

Такая возможность предусмотрена. Во время работы разноскоростных аппаратов «в паре», частотный компрессор подстраивается под работу компрессора с фиксированной скоростью, таким образом, нагрузка(*) равномерно распределяется между агрегатами.

(*) - Нагрузка на винтовой компрессор – это соотношение режима и продолжительности его работы.

5Определение целесообразности использования компрессора с частотным преобразователем

Несмотря на массу преимуществ, которые имеют компрессоры с частотником, они не всегда являются лучшим решением для предприятия. Так, например, если для работы компании требуется сжатый воздух в очень малых объемах, то полупрофессиональный компрессор малой мощности с фиксированной скоростью принесет большую выгоду, чем приобретение высокопроизводительного компрессора VSD. Основная причина – доступная стоимость маломощных агрегатов по сравнению с технологией частотного преобразования. Однако если у предприятия меняются приоритеты, растет спрос на продукцию или услуги, и сжатый воздух требуется все в больших объемах, тогда дополнительные вложения в компрессор с частотным преобразователем обычно окупаются за счет экономии энергии.

Определить целесообразность приобретения компрессора с частотником поможет аудит системы сжатого воздуха.

Профессиональный аудит пневмосети – лучший способ понять, нужен ли предприятию VSD-компрессор, и какую экономию принесет его использование в конкретном технологическом процессе. Оценка текущего состояния системы вашего предприятия ответ и на другие важные вопросы:

• Какое оборудование необходимо для конкретных технологических процессов?
• Как устранить протечки в системе?
• Куда пропадает давление в компрессоре?

Такой аудит системы сжатого воздуха можно заказать в нашей компании. Для получения консультации по выбору компрессорного оборудования и составляющих системы сжатого воздуха, свяжитесь с нашим менеджером одним из способов:
